日本专利局（2026‑033938）近期公开了一份佳能专利申请，其中展示了一些非常有意思的光学结构。这些被称作四分之一波长光学结构。

这些镜头的工作原理是：利用透射面让光线在镜片之间来回反射。

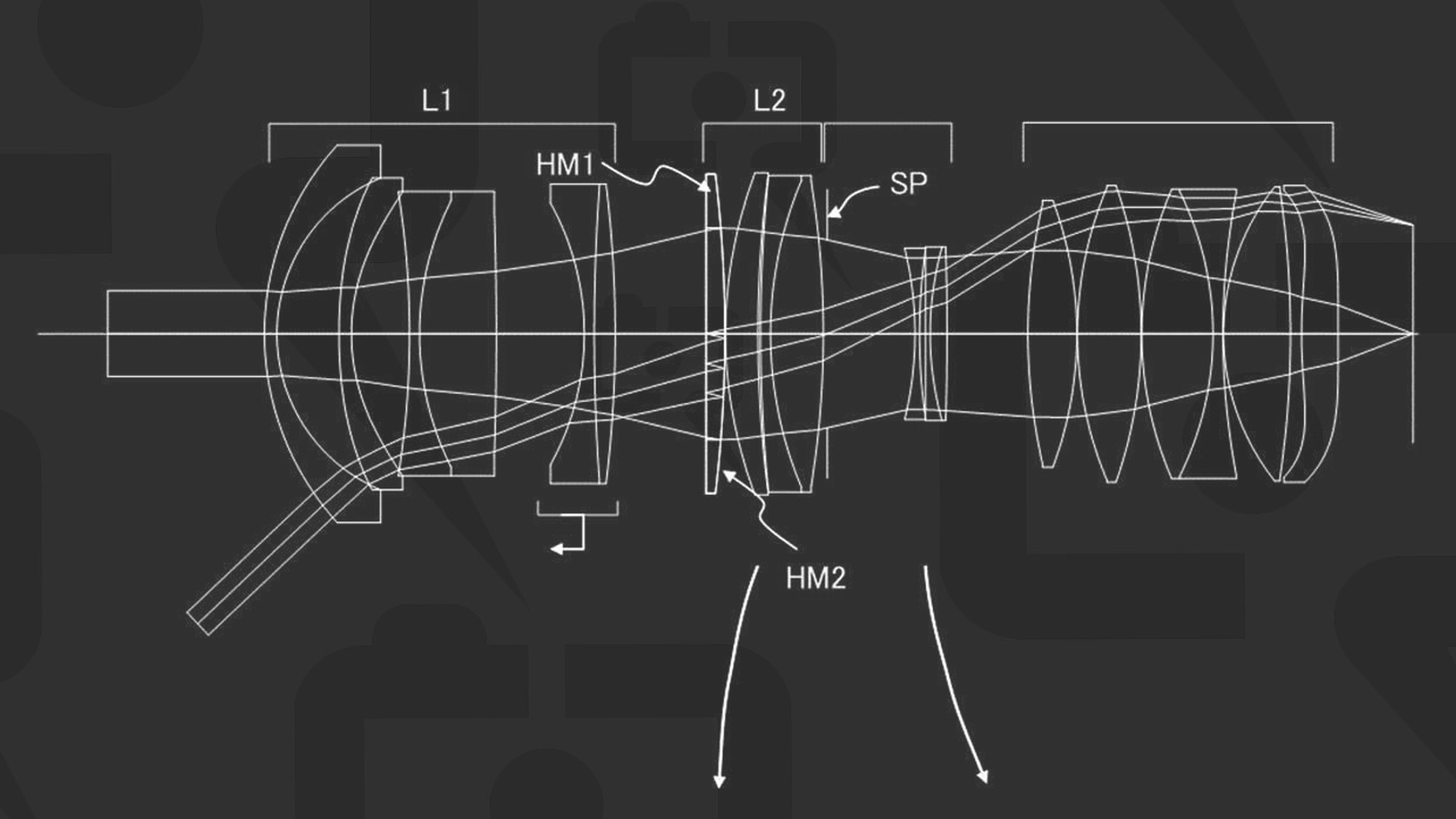

其特征在于：多个透镜组中包含第一透射‑反射面，以及比第一透射‑反射面更靠近成像面的第二透射‑反射面。

但和此前展示这项技术的专利示例一样，在大多数实施方案中，镜头到传感器之间的后截距（back focus）非常小—— 几乎可以说：后组镜片直接贴在传感器上，因为它距离传感器只有 0.4mm。这些方案几乎不可能用于 RF 卡口可更换镜头。

此前的专利示例都是定焦镜头，而这次的专利申请展示了变焦镜头。需要注意：这些镜头并非特别小巧，但看起来能留出很大的伸缩 / 收纳空间。

超大光圈，再超大光圈

这些镜头的核心亮点就是光圈很大，除了全画幅结构外，专利中还有一些成像圈尺寸比较特殊的方案，也列出了其他几种传感器尺寸。
