佳能公司公布了一些使用单光子雪崩二极管（SPAD）像素的传感器专利。单个光子雪崩光电二极管传感器与基于普通光电二极管传感器之间的区别在于，顾名思义，单个光子雪崩光电二极管将计数接收到的光子，而不是存储接收光子的常规光电二极管，通常称为井。现在听起来很棒，每个光子被计数将允许进行一些疯狂的低光照摄影。这些传感器主要用于LiDAR（光检测和测距）和TOF传感器，现在在智能手机上通常用于辅助自动对焦。它通常是专用于此目的单独传感器，并且分辨率通常受到很大限制。

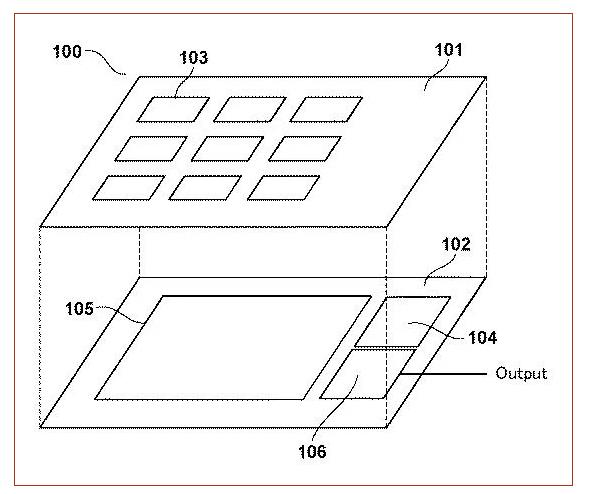

日本专利申请2021-013147。该专利申请讨论了堆栈式DPAF SPAD传感器。这意味着它不是用于LiDAR或TOF用途，而是用于其他目的。通常，需要同时对每个像素进行计数，因此每个像素都需要一个计数器。这造成了相当低效的传感器设计。佳能建议堆栈式传感器采用这种设计，以便它们可以制造较小的像素，并支持双像素自动对焦。下堆栈中具有用于每个像素的比较器和计数器。目前不确定佳能对此传感器的想法是什么，但支持DPAF并具有在黑暗中可见能力的传感器可能会有很有趣的应用。

佳能还讨论了配有这种传感器的数码相机的实施例。拥有双像素自动对焦的唯一原因是驱动某种镜头。因此，与LiDAR传感器不同，这无疑是要捕获某种图像。

无论如何，我们不要指望R1上采用它。

佳能是从事SPAD传感器技术的众多商业公司之一。去年，他们发表了一篇有关SPAD传感器小型化的论文。
