近日，佳能申请了一份高倍率变焦镜头设计专利，包括“60-600mm F4.5-8”、“70-700mm F4.7-8”和“80-800mm F5-9”等示例。

申请人：Canon Inc.

公开号：P2022053697

申请号：P 2020160477

公开日期：2022-04-06

发明内容：变焦镜头和图像拾取装置以及具有该镜头的图像拾取系统。

待解决的问题： 提供一种能够支持高倍率远摄变焦镜头，并在整个变焦范围内具有良好光学性能。

由于无反相机不需要用于安装快速回位镜的空间，因此无需像传统镜头那样确保后焦距。因此，与以往的镜头不同，镜头结构设计自由度提高，能够设计出小型且轻量的镜头。

特别是长焦镜头的后焦距容易变长，但通过使远摄变焦镜头的广角端后焦距较短的结构，能够实现无反相机的镜头小型化.

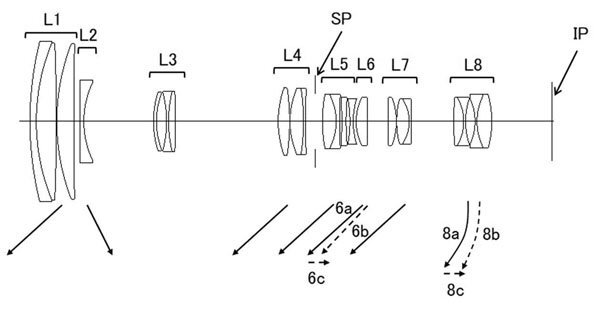

示例 1 (60-600mm F4.5-8)

变焦比： 9.51

焦距 ：61.50 164.60 585.00

F值：4.46 5.94 8.16

半视角 (°) ：19.38 7.49 2.12

镜头全长： 258.90 302.70 346.50

后焦距： 30.00 49.79

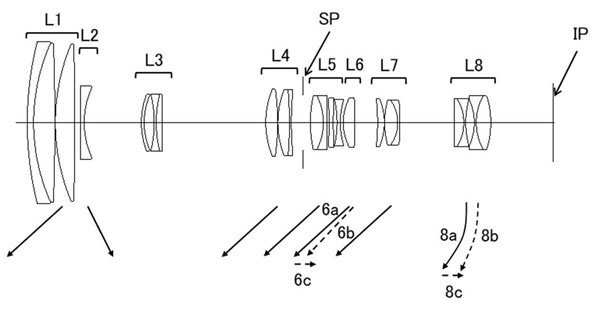

示例 3 (70-700mm F4.7-8)

变焦比： 9.74

焦距： 70.00 185.35 682.00

F 值： 4.76 6.20 8.16

半视角 (°) ：17.18 6.66 1.82

镜头总长度： 271.00 316.00 361.05.40

后焦距 ：31.22 97.50

示例 4 (80-800mm F5-9)

焦距： 81.60 211.55 784.00

F值： 5.23 6.70 9.18

半视角 (°) ：14.85 5.84 1.58

像高： 21.64 21.64 21.64

镜头总长： 274.33 322.67 371.01

后焦距：32.48 51.83 105.97

看来，佳能可能正在考虑推出适马 60-600mm 那类超远摄高倍率变焦镜头。不包括 RF 卡口的法兰距，总长度约为 23.9cm至 25.4cm，给人的印象是其规格很紧凑。

通过缩短广角端的后焦距可以让远摄变焦镜头变得相当小，但是如果是短后焦距设计的话，镜片位置太靠后，就不能使用增距镜，这真是很遗憾。
